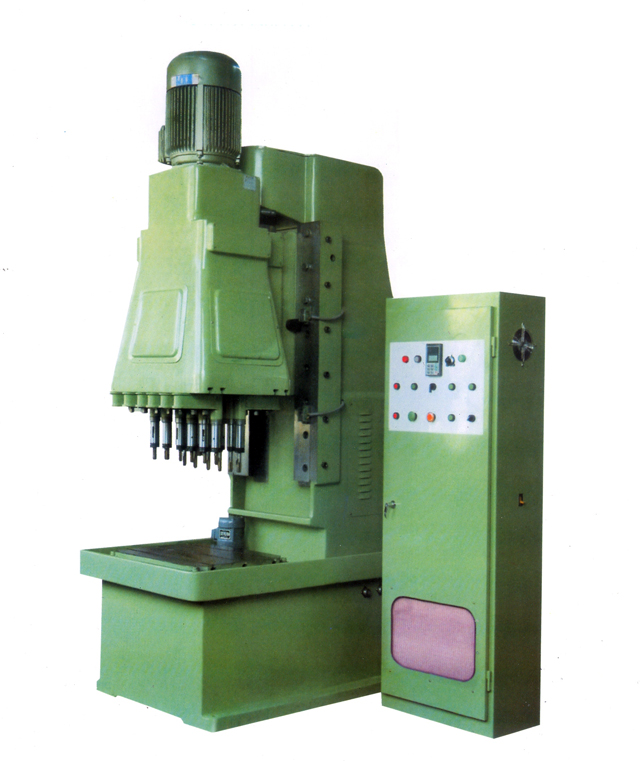

可调多轴攻丝钻床
详细信息
：
可调多轴攻丝机床
| 型号规格 | KS5、1-8 | KS5、1-10 | KS5、1-12 | KS5、2-8 | KS5、2-10 | KS5、2-12 | KS5、3-8 | KS5、3-10 | KS5、3-12 |
| 主轴数 | 8 | 10 | 12 | 8 | 10 | 12 | 8 | 10 | 12 |
| 最大攻螺纹直径（mm） | M12 | M12 | M12 | M18 | M18 | M18 | M24 | M16 | M16 |
| 工件材质 | 铸铁、低碳钢 | 铸铁、低碳钢 | 铸铁、低碳钢 | 铸铁、低碳钢 | 铸铁、低碳钢 | 铸铁、低碳钢 | 铸铁、低碳钢 | 铸铁、低碳钢 | 铸铁、低碳钢 |
| 加工范围 | Φ280 | Φ280 | Φ280 | Φ280 | Φ280 | Φ280 | Φ280 | Φ280 | Φ280 |
| 330*160 | 330*160 | 330*160 | 330*160 | 330*160 | 330*160 | 330*160 | 330*160 | 330*160 | |
| 加工螺距范围（mm） | 0.8 1.0 1.25 | 0.8 1.0 1.25 | 0.8 1.0 1.25 | 1.25 1.5 1.75 | 1.25 1.5 1.75 | 1.25 1.5 1.75 | 1.75 2.0 2.5 | 1.75 2.0 2.5 | 1.75 2.0 2.5 |
| 工作台面（mm） | 600*500 | 600*500 | 600*500 | 600*500 | 600*500 | 600*500 | 600*500 | 600*500 | 600*500 |
| 主轴端面到工作台面距离（mm） | 460（650） | 460（650） | 460（650） | 460（650） | 460（650） | 460（650） | 460（650） | 460（650） | 460（650） |
| 中心轴轴心线至轨挡板距离（mm） | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
| 工作总送进行程(mm) | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| 主轴轴向可调范围（mm） | 24 | 24 | 24 | 25 | 25 | 25 | 25 | 25 | 25 |
| 主轴间最小距离（mm） | 31 | 31 | 31 | 43 | 43 | 43 | 49 | 49 | 49 |
| 快速移动(m/min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 主电动机(kw) |
Y132S-6 3 |
Y132M1-6 4 |
Y132M2-6 5.5 |
Y132M1-6 4 |
Y132M2-6 5.5 |
Y160M-6 7.5 |
Y160M-6 7.5 |
Y132M2-6 5.5 |
Y160M-6 7.5 |
| 主轴最高转速（变频无极调速）（r/min） | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 | 350 |
| 快速移动电机（kw） |
YEJ90L-6 1.5 |
YEJ90L-6 1.5 |
YEJ90L-6 1.5 |
YEJ90L-6 1.5 |
YEJ90L-6 1.5 |
YEJ90L-6 1.5 |
YEJ90L-6 1.5 |
YEJ90L-6 1.5 |
YEJ90L-6 1.5 |
| 集成润滑站电机（W） | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| 变频器（KW） | 3.7 | 3.7 | 5.5 | 3.7 | 5.5 | 7.5 | 7.5 | 5.5 | 7.5 |
| 重量（kg） | ~2700 | ~2700 | ~2800 | ~2800 | ~2900 | ~3000 | ~3000 | ~3100 | ~3200 |
| 外形尺寸（长*宽*高）（mm） |
1450* 900* 2300 |
1450* 900* 2300 |
1450* 900* 2300 |
1450* 900* 2300 |
1450* 900* 2300 |
1450* 900* 2300 |
1450* 900* 2300 |
1450* 900* 2300 |
1450* 900* 2300 |
技术参数仅供参考，按供需双方协议制作。
