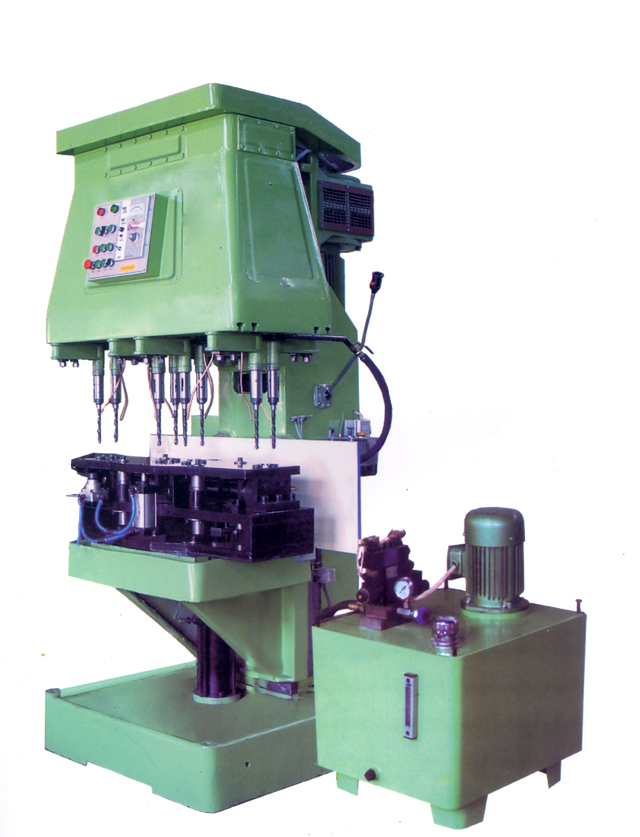

可调多轴排式钻床
详细信息
：
可调多轴钻床
| 型号规格 | KZ2-B1-8 | KZ2-B2-8 | KZ2-B3-8 | KZ2-B3-10 | KZ2-B4-8 | KZ2-B4-10 | KZ2-B4-12 |
| 主轴数 | 8 | 8 | 8 | 10 | 8 | 10 | 12 |
| 主轴锥孔 | 莫氏一号 |
莫氏二号 （莫氏一号） |
莫氏二号 |
莫氏二号 （莫氏一号） |
莫氏二号 | 莫氏二号 | 莫氏二号 |
| 最大钻孔直径 |
铸铁Φ14 钢Φ11 |
铸铁Φ16 钢Φ13 |
铸铁Φ20 钢Φ17 |
铸铁Φ16 钢Φ13 |
铸铁Φ23 钢Φ20 |
铸铁Φ20 钢Φ17 |
铸铁Φ17 钢Φ14 |
| 加工范围 | Φ230-Φ280 | Φ230-Φ280 | Φ230-Φ280 | Φ230-Φ280 | Φ230-Φ280 | Φ230-Φ280 | Φ230-Φ280 |
| 330X160 | 330X160 | 330X160 | 330X160 | 330X160 | 330X160 | 330X160 | |
| 主轴端面到工作台距离（mm） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
| 工作台面（mm） | 600X550 | 600X550 | 600X550 | 600X550 | 600X550 | 600X550 | 600X550 |
| 中心轴轴心线至导轨距离 | 290 | 290 | 290 | 290 | 290 | 290 | |
|
主轴转速（r/min） (无级调速) |
500-1000 |
300-500 （500-1000） |
300-500 |
300-500 （500-1000） |
300-500 | 300-500 |
300-500 （500-1000） |
| 工作总送进行程 | （300）180 | （300）180 | （300）180 | （300）180 | （300）180 | （300）180 | （300）180 |
| 送进运动 |
液压驱动 无级调速 |
液压驱动 无级调速 |
液压驱动 无级调速 |
液压驱动 无级调速 |
液压驱动 无级调速 |
液压驱动 无级调速 |
液压驱动 无级调速 |
| 工作台最大送进力kg | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
| 主轴间最小距离 | 48（31） | 48（31） | 48（31） | 48（31） | 48（31） | 48（31） | 48（31） |
| 主电动机（KW） |
YCT160-4B 3 |
YCT180-4A 4 |
YCT200-4A 5.5 |
YCT200-4A 5.5 |
YCT200-4B 7.5 |
YCT200-4B 7.5 |
YCT200-4B 7.5 |
|
液压驱动电机 （KW） |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
| 重量（kg）液压站除外 | ~2400 | ~2450 | ~2500 | ~2550 | ~2600 | ~2650 | ~2700 |
|
外形尺寸 （长X宽X高） |
1180X780X2280 （2538） |
1180X780X2280 （2538） |
1180X780X2280 （2538） |
1180X780X2280 （2538） |
1180X780X2280 （2538） |
1180X780X2280 （2538） |
1180X780X2280 （2538） |
技术参数仅供参考，按供需双方协议制作。
